R147齒輪減速機詳細信息

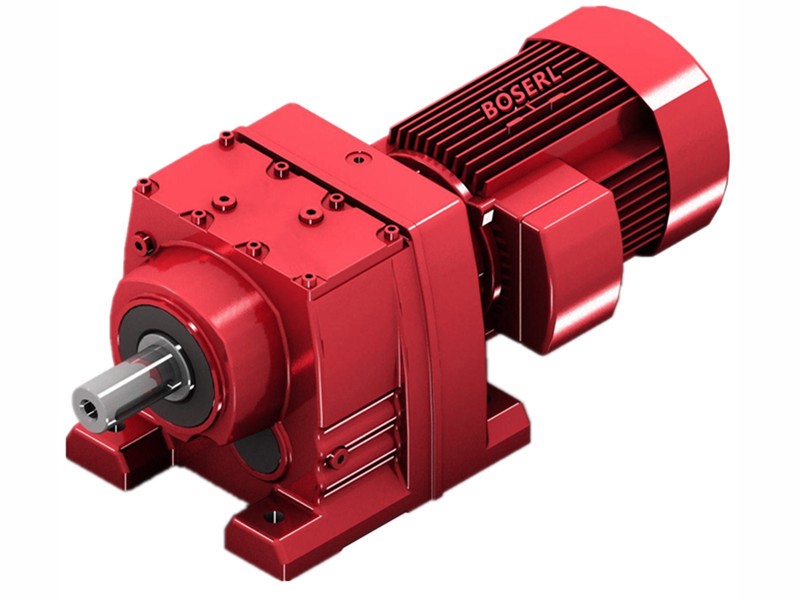

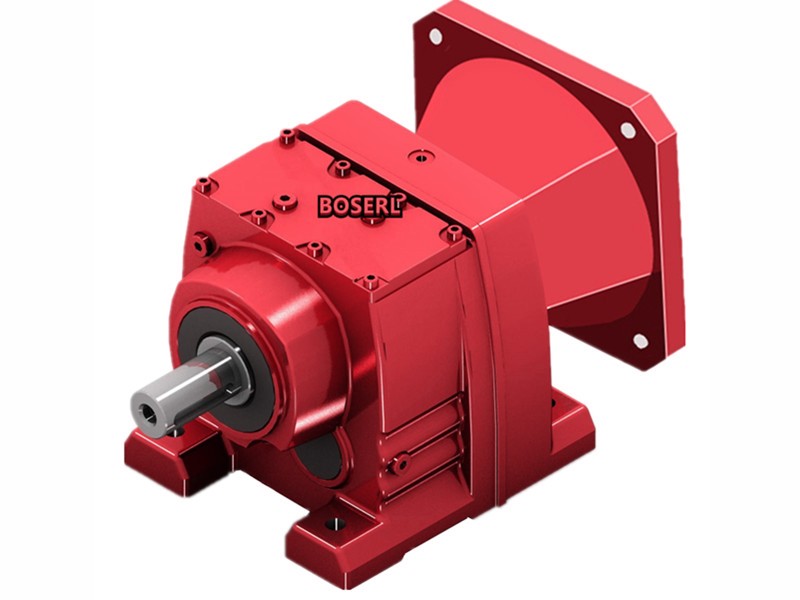

R147齒輪減速機
R147齒輪減速機重量：
R147齒輪減速機重量 | R147齒輪減速機配電機重量 | |||||||||||
R147-5.5KW | R147-7.5KW | R147-11KW | R147-15KW | R147-18.5KW | R147-22KW | R147-30KW | R147-37KW | R147-45KW | R147-55KW | R147-75KW | R147-90KW | |
400Kg | 460Kg | 473Kg | 515Kg | 535Kg | 572Kg | 585Kg | 653Kg | 700Kg | 735Kg | 820Kg | 960Kg | 1070Kg |
R147齒輪減速機潤滑油：
R147齒輪減速機所列的加注量為參考值。具體值根據級數與傳動比的不同而各異。請您在加注潤滑油時一定注意油位螺栓所指示的精確油量。下表中列出了安裝位置從M1到M6減速器相應的潤滑油加注標準。
R147齒輪減速機潤滑油類型 | R147齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
礦物油 | 15.4/40.0升 | 46.5升 | 48.0升 | 52.0升 | 39.5升 | 41.0升 |
R147齒輪減速機更換潤滑油示意圖：
R147齒輪減速機泄油閥，按標準配有一個排油螺栓。另外也可以設置一個排油閥。這個排油閥便于安置排油管以更換減速器油。
R147齒輪減速機油補給箱用于平衡系統內因溫度波動導致的油量變化。當減速器溫度升高使油量增大時，膨脹油箱吸收一部分潤滑油，當減速器冷卻時，膨脹油箱根據需要將潤滑油回輸給減速器，從而保證減速器在任何運行狀態下都有充足的潤滑油。在安裝位置M4中R147齒輪減速機如下圖所示：
質量好的R147齒輪減速機：檢驗項目R系列減速機
1.R147齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.R147齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.R147齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。同軸減速機
R147齒輪減速機電機軸流風扇電壓：
| R147齒輪減速機電機框號(電機定子外徑) | 所配電機功率KW | 風機功率W | 風機轉速r/min | 風量m3/h | 風壓pa | 防護等級 | 絕緣等級 | 380三相電流A | 220三相電流A | 220單相電流A | 440三相電流A |
| 110 | 0.1至0.4KW | 30 | 2800 | 300 | 50 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 140 | 0.55至1.1KW | 30 | 2800 | 350 | 50 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 160 | 1.5KW | 30 | 2800 | 500 | 80 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 180 | 2.2至4KW | 70 | 2800 | 900 | 110 | IP44 | F | 0.12 | 0.21 | 0.36 | 0.10 |
| 210 | 5.5至7.5KW | 50 | 1400 | 1000 | 50 | IP44 | F | 0.21 | 0.36 | 0.63 | 0.18 |
| 260 | 11至15KW | 60 | 1400 | 1100 | 50 | IP44 | F | 0.25 | 0.43 | 0.75 | 0.22 |
R147齒輪減速機選型參數：
| R147齒輪減速機配電機 | 可配變頻/剎車/防爆/伺服/交流/直流/三相/單相電機R147配5.5KW,R147配7.5KW,R147配11KW,R147配15KW,R147配18.5KW,R147配22KW,R147配30KW,R147配37KW,R147配45KW,R147配55KW,R147配75KW,R147配90KW。 |
| R147齒輪減速機速比 | 5比,5.89比,7.25比,8.26比,9.74比,11.99比,13.91比,15.64比,18.04比,20.44比,24.19比,29.95比,35.64比,40.29比,46.65比,52.87比,61.09比,66.99比,72.09比,83.47比,94.6比,109.31比,119.86比,146.91比,163.31比。 |
| R147齒輪減速機輸出轉速 | 8.6轉,9.5轉,12轉,13轉,15轉,17轉,19轉,21轉,23轉,26轉,30轉,35轉,39轉,47轉,58轉,68轉,78轉,90轉,101轉,117轉,144轉,169轉,193轉,238轉,280轉。（以上轉數均為四級電機算出的，可用兩級電機，六級電機計算，也可以用變頻電機調速） |
| R147齒輪減速機負載扭矩 | 8670N.m,10500N.m,11900N.m,12000N.m,12600N.m,13000N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大,或者兩個減速機組合使用） |
R147齒輪減速機銘牌含義：
R147-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
R147齒輪減速機電機型號：
推薦類似型號：R147減速機
關鍵詞:R系列減速機加電機一體化_R系列減速器_同向減速器_同向減速機_GR型減速機_R向減速機_R系列斜齒輪減速機_GR系列減速機_R型減速機_GR系列斜齒輪減速機
R系列減速機型號：R17減速機,R27減速機,R37減速機,R47減速機,R57減速機,R67減速機,R77減速機,R87減速機,R97減速機,R107減速機,R137減速機,R147減速機,R167減速機
R系列齒輪減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-132KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
