S57齒輪減速機詳細信息

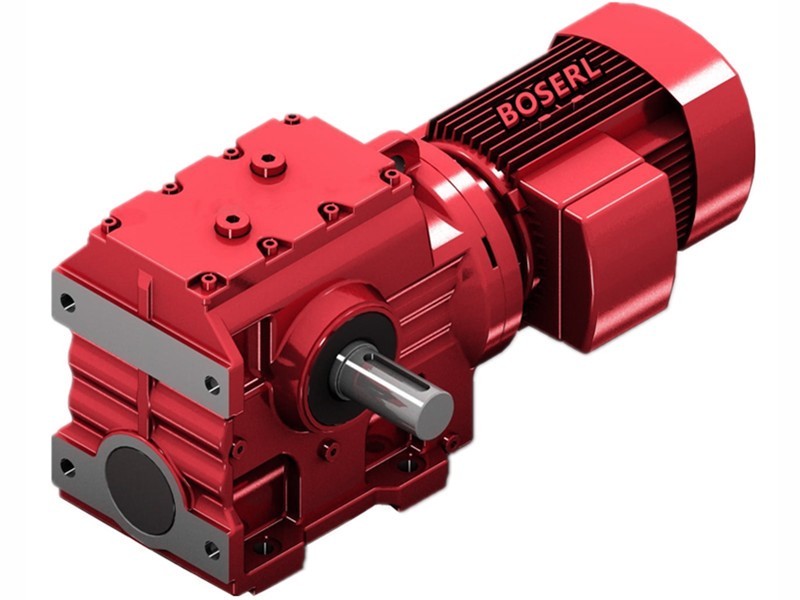

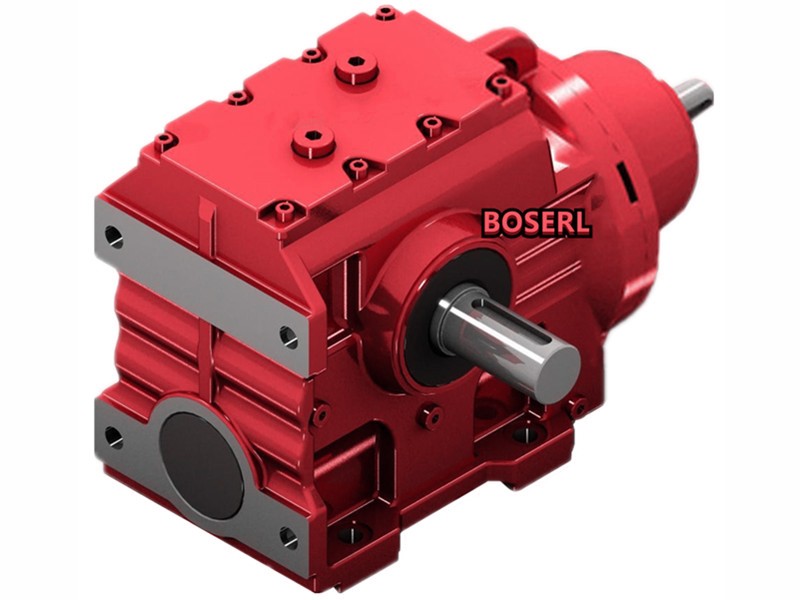

S57齒輪減速機
S57齒輪減速機重量：
S57齒輪減速機重量 | S57齒輪減速機配電機重量 | ||||||||
S57-0.18KW | S57-0.25KW | S57-0.37KW | S57-0.55KW | S57-0.75KW | S57-1.1KW | S57-1.5KW | S57-2.2KW | S57-3KW | |
14Kg | 20Kg | 24Kg | 24.5Kg | 29Kg | 30Kg | 34Kg | 37Kg | 46Kg | 49Kg |
S57齒輪減速機潤滑油：
S57齒輪減速機潤滑油類型有礦物油，合成油，齒輪油。
S57齒輪減速機潤滑油類型 | S57齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
合成油 | 0.50升 | 1.20升 | 1.0/1.2升 | 1.45升 | 1.30升 | 1.30升 |
S57齒輪減速機安裝說明：
涂上潤滑劑并仔細抹勻，將軸裝上并軸向鎖緊(通過使用套裝夾具將會使安裝變得容易)下面描述3中安裝方式：A: (標準供貨配件)；B:對于帶設備軸肩的用戶軸的拆裝套件；C:對于不帶設備軸肩的連接軸的拆裝套件。
[1]短固定螺釘(標準供貨配件)；[2]彈簧墊圈；[3]墊圈；[4]卡環；[5]用戶軸。
[1]固定螺釘；[2]彈簧墊圈；[3]墊圈；[4]卡環；[5]帶軸肩的用戶軸。
[1]固定螺釘；[2]彈簧墊圈；[3]墊圈；[4]卡環；[5]間隔襯套；[6]帶軸肩的用戶軸。
質量好的S57齒輪減速機：檢驗項目自鎖減速機
1.S57齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.S57齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.S57齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。S系列減速機
S57齒輪減速機調試操作步驟：
在S57齒輪減速機調試之前請您務必檢查油位是否正確！參考各銘牌上標有相應的潤滑油使用量。操作人員必須能方便地操作油位塞、放油塞及排氣螺栓和排氣閥。銘牌上已注明關鍵的技術參數。運行中其他數據在圖紙和合同確認中已經標明。S57齒輪減速機安裝成功后檢查所有固定螺釘?shù)牡鬃欠窭喂?。擰緊緊固件后進行檢查確保定位良好，沒有發生改變。調試前，應該確定旋轉軸和聯軸器配備有合適的安全防護罩。采用油位鏡觀察油位時要防止油位鏡受損在對S57齒輪減速機進行操作時應避免使用明火或者產生火花。防止物體落入S57齒輪減速機內。在調試之前卸下現有的運輸固定裝置。務必注意各BOSERL說明書的安全說明！不當調試可能對S57齒輪減速機造成損傷，出現財物損失。
S57齒輪減速機選型參數：
| S57齒輪減速機配電機 | 可配三相/直流/變頻/剎車/防爆/伺服/交流/單相電機S57配0.18KW，S57配0.25KW，S57配0.37KW，S57配0.55KW，S57配0.75KW，S57配1.1KW，S57配1.5KW，S57配2.2KW，S57配3KW。 |
| S57齒輪減速機速比 | 201比，184.8比，158.12比，137.05比，128.10比，110.73比，94.08比，84.00比，71.75比，69.39比，67.20比，63.80比，56.61比，54.59比，47.32比，44.22比，38.23比，32.48比，29.00比，24.77比，23.20比，20.33比，19.54比，17.62比，16.47比，14.24比，12.10比，10.80比，9.23比，8.64比，7.28比，6.83比。 |
| S57齒輪減速機輸出轉數 | 7轉，7.6轉，8.9轉，10轉，11轉，13轉，15轉，17轉，20轉，21轉，22轉，25轉，26轉，30轉，37轉，43轉，48轉，57轉，60轉，69轉，72轉，79轉，85轉，98轉，116轉，130轉，152轉，162轉，192轉，205轉，219轉，260轉，294轉，350轉。（以上轉數均為四級電機算出的，可用2P/6P/8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為S系列減速機的輸入） |
| S57齒輪減速機負載扭矩 | 88N.m，93N.m，95N.m，98N.m，100N.m，146N.m，166N.m，168N.m，169N.m，215N.m，245N.m，265N.m，285N.m，290N.m，295N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用） |
S57齒輪減速機銘牌含義：
S57-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
S57齒輪減速機電機型號：
推薦類似型號：S57減速機
關鍵詞:S系列減速機加電機一體化_減速機加司服電機連接_G系列減速機_S型減速機_司服電機減速機_S系列斜齒輪蝸輪蝸桿減速機_S系列減速機器_司服減速機
S系列蝸輪蝸桿減速機型號：S37減速機,S47減速機,S57減速機,S67減速機,S77減速機,S87減速機,S97齒輪減速機
S系列自鎖減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-22KW之間
